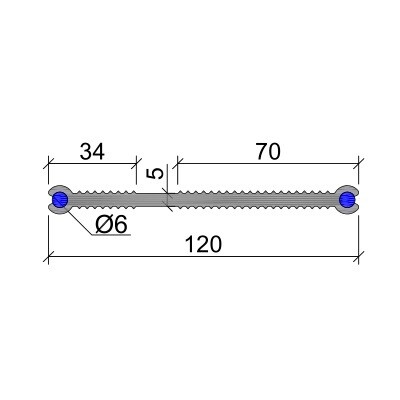

Гидрошпонка ХВН-120 2х04 – это внутренняя гидрошпонка для технологических швов бетонирования с каналами под набухающие профили. Основной материал – композиция на основе поливинилхлорида. Ширина шпонки – 120 мм. Для монтажа нужны два крепления. Конструкция выдерживает давление воды до 0,6 МПа. Продаются эти шпонки 50-метровыми бухтами со 150 крепежными элементами.

Гидрошпонка ХВН-120 2х06 – это вутренняя гидрошпонка для технологических швов бетонирования с каналами под набухающие профили. Основной материал – композиция на основе поливинилхлорида. Ширина шпонки – 120 мм. Для монтажа нужны два крепления. Конструкция выдерживает давление воды до 0,85 МПа. Продаются эти шпонки 30-метровыми бухтами. В комплекте – 90 крепежных элементов.

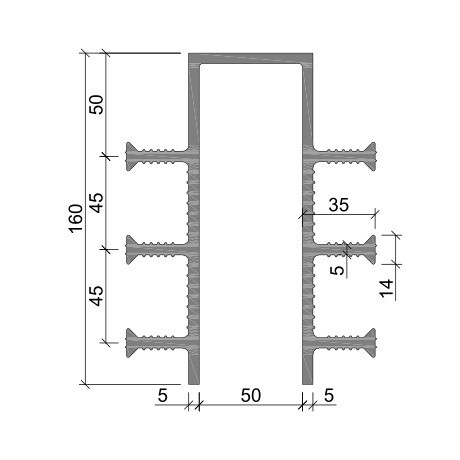

Шпонка ДЗ-160/50-6/35 от производителя Аквабарьер (товарный знак «Аквастоп) — качественное решение для гидроизоляции температурного деформационного шва шириной 50 мм. Согласно принятой в техническом регламенте монтажной схеме, заполнителем шва выступает экструдированный пенополистирол.

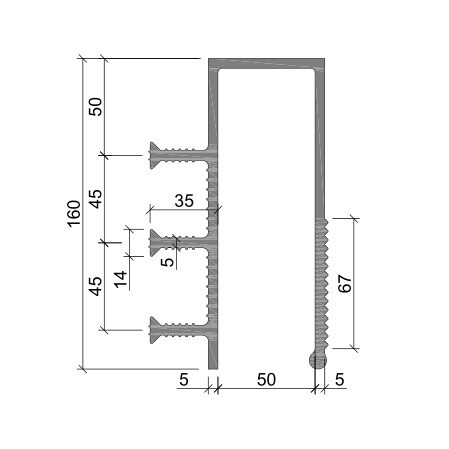

Гидрошпонка ДЗС-160/50-3/35 ПВХ – это деформационная защитная специальная гидрошпонка изготовлена из ПВХ-П. Ширина – 160 мм на ширину деформационного узла – 50 мм. Для монтажа используются 3 анкера. Их общая высота – 35 мм. Модель отличается увеличенной шириной при уменьшенной высоте анкеров.

Смещения для деформационных швов со шпонкой ДЗС-160/50/3/35 ПВХ:

• Сжатие – 25 мм;
• Растяжение – 90 мм;
• Поперечный сдвиг – 70 мм;
• Продольный сдвиг – 65 мм;
• Давление воды – 0,62 МПа.

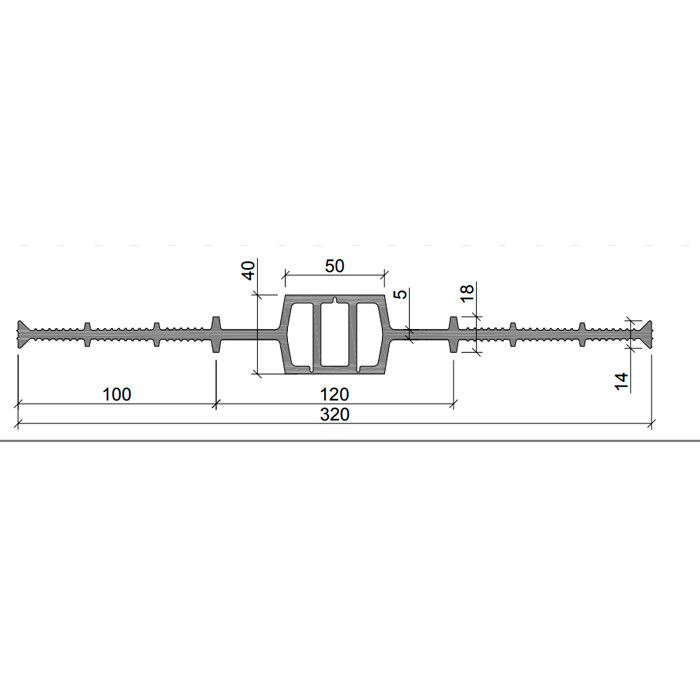

Гидрошпонка Аквастоп ДВ-320/50 ПВХ – это деформационная внутренняя гидрошпонка. Ширина – 500 мм при ширине деформационного узла – 50 мм. Материал – пластифицированная композиция на основе поливинилхлорида.

Его преимущества:

• Надежное крепление в бетоне;
• Простота монтажа и эксплуатации;
• Нетоксичность и экологическая безопасность;
• Долговечность;
• Устойчивость к химическим воздействиям;
• Температурный диапазон – от -40 до +60 градусов.

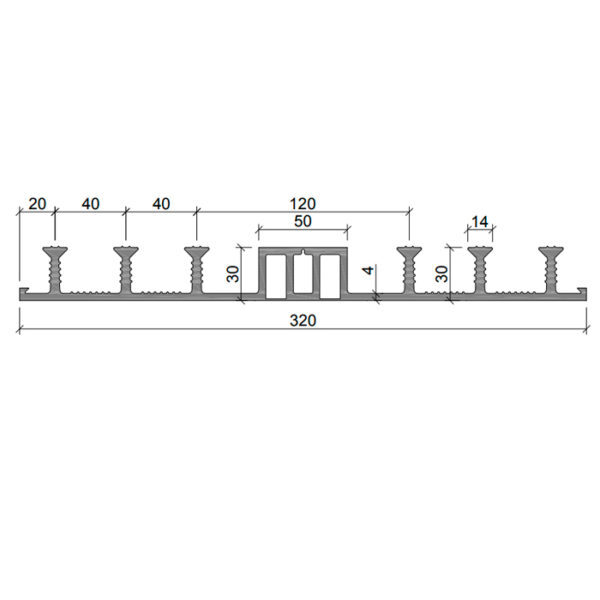

Гидрошпонка ДО-320/50-6/30 (ПВХ) – это деформационная опалубочная гидрошпонка. Ширина – 320 мм при ширине деформационного узла – 50 мм. Количество анкеров – 6 штук. Их высота с учетом шпонки – 30 мм.

Особенность модели – увеличенная ширина деформационного узла. Это влияет на допустимые перемещения:

• Сжатие – 34 мм;
• Растяжение – 96 мм;
• Поперечный сдвиг – 72 мм;
• Продольный сдвиг – 48 мм;
• Давление воды – 0,61 МПа.

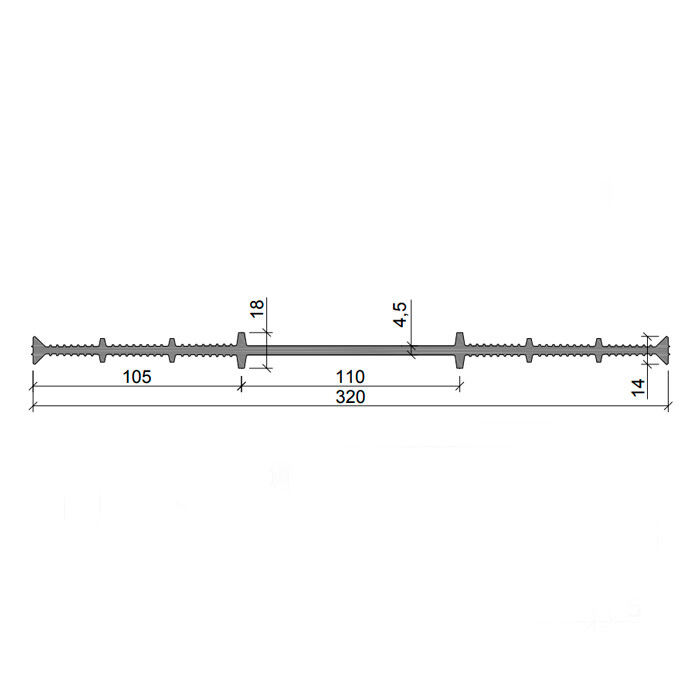

Гидрошпонка ХВ-320 из ПВХ-П – это внутренняя гидрошпонка для технологических швов бетонирования из пластифицированной ПВХ-композиции. Ее ширина –320 мм. Она одна из самых широких в этой серии. В отличие от шпонок для деформационных швов, здесь не нужна ширина узла. Эта модель выдерживает давление воды в 0,8 МПа.

ПВХ-П – это специальные пластифицированные композиции на основе поливинилхлорида. Характеристики:

• Минимальная допустимая температура – -40 градусов;
• Общий показатель токсичности – менее 1%;
• Условная прочность при растяжении – от 11,7 МПа;
• Сопротивление разрыву – от 39,2 Н/мм;
• Относительное удлинение при разрыве – от 300%.

Гидрошпонка ХО-320-6/25 – это опалубочная гидрошпонка для технологических швов бетонирования изготовлена из ПВХ-П. Это специальная композиция на основе поливинилхлорида. Ширина шпонки – 320 мм. Для монтажа нужны 6 анкеров. Общая высота – 25 мм. Вся конструкция рассчитана на давление воды 0,52 МПа.

Гидрошпонка ДР-230/50 – это деформационная ремонтная гидрошпонка изготовлена из сложной композиции на основе поливинилхлорида – ПВХ-П. Ее ширина – 230 мм. Соответственно, больше и ширина деформационного узла – 50 мм.

Допустимые перемещения:

• Сжатие – 35 мм;
• Растяжение – 100 мм;
• Поперечный сдвиг – 75 мм;
• Продольный сдвиг – 50 мм;
• Давление воды – 0,33 МПа.

Гидрошпонка ДР-230/50 – это деформационная ремонтная гидрошпонка изготовлена из сложной композиции на основе поливинилхлорида – ПВХ-П. Ее ширина – 230 мм. Соответственно, больше и ширина деформационного узла – 50 мм.

Допустимые перемещения:

• Сжатие – 35 мм;
• Растяжение – 100 мм;
• Поперечный сдвиг – 75 мм;
• Продольный сдвиг – 50 мм;
• Давление воды – 0,33 МПа.

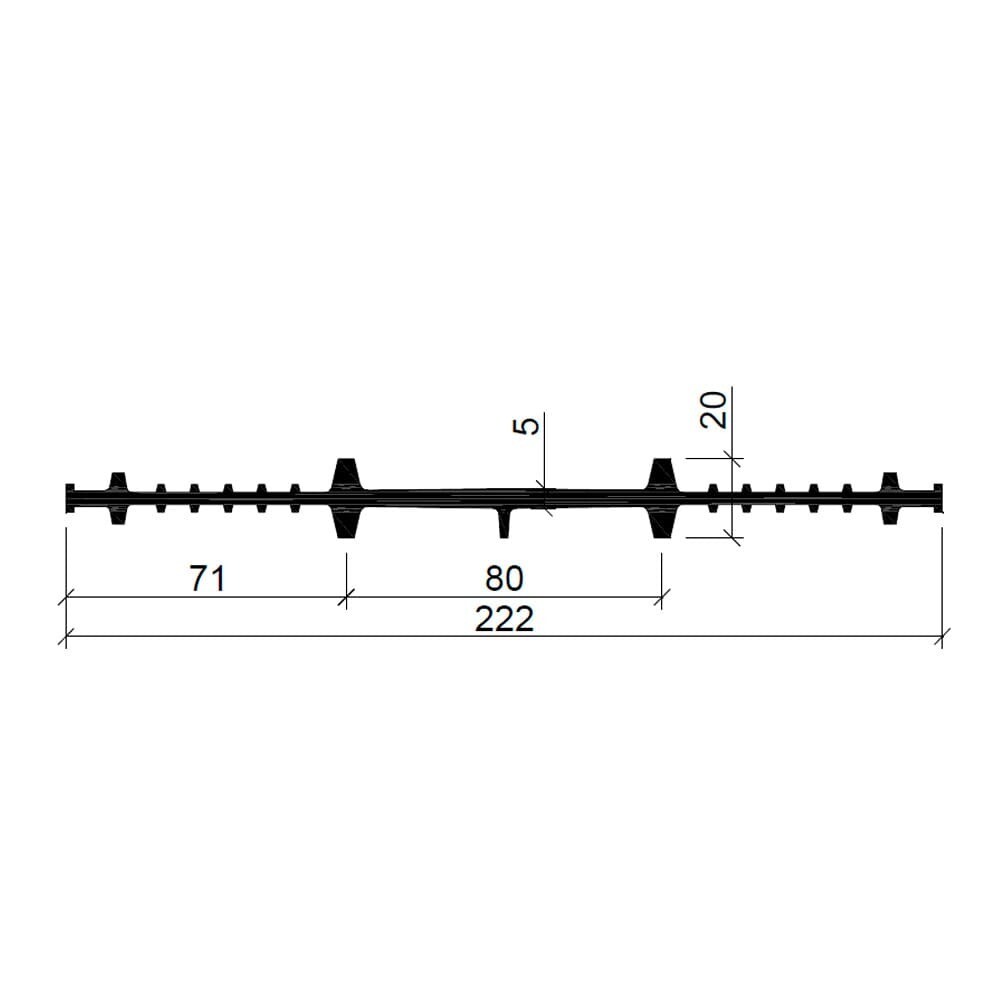

Гидрошпонка ХВ-220 EPDM – это внутренняя гидрошпонка для технологических швов бетонирования из EPDM-резины. Ее ширина – 220 мм. В отличие от шпонок для деформационных швов, здесь не нужна ширина узла. Эта модель выдерживает давление воды в 0,52 МПа. В этой серии она самая узкая и компактная.

Технологические швы отличаются от деформационных обустройством и предназначением. Они не предполагают создание значительного зазора, который должен компенсировать расширение бетона.

Гидрошпонка ДЗ-100/25-4/25 из EPDM – это деформационная защитная гидрошпонка из EPDM-резины. Ширина – 100 мм при ширине деформационного узла 25 мм. Для монтажа используется 4 анкера. Их общая высота с учетом тела шпонки – 25 мм.

EPDM резина – это резина на основе этиленпропиленового каучука. Характеристики:

• Условная прочность при растяжении – от 7,5 МПа;
• Относительное удлинение при разрыве – от 200%;
• Коэффициент морозостойкости – 0,2;
• Устойчивость к разрывам – от 20 кг/см.

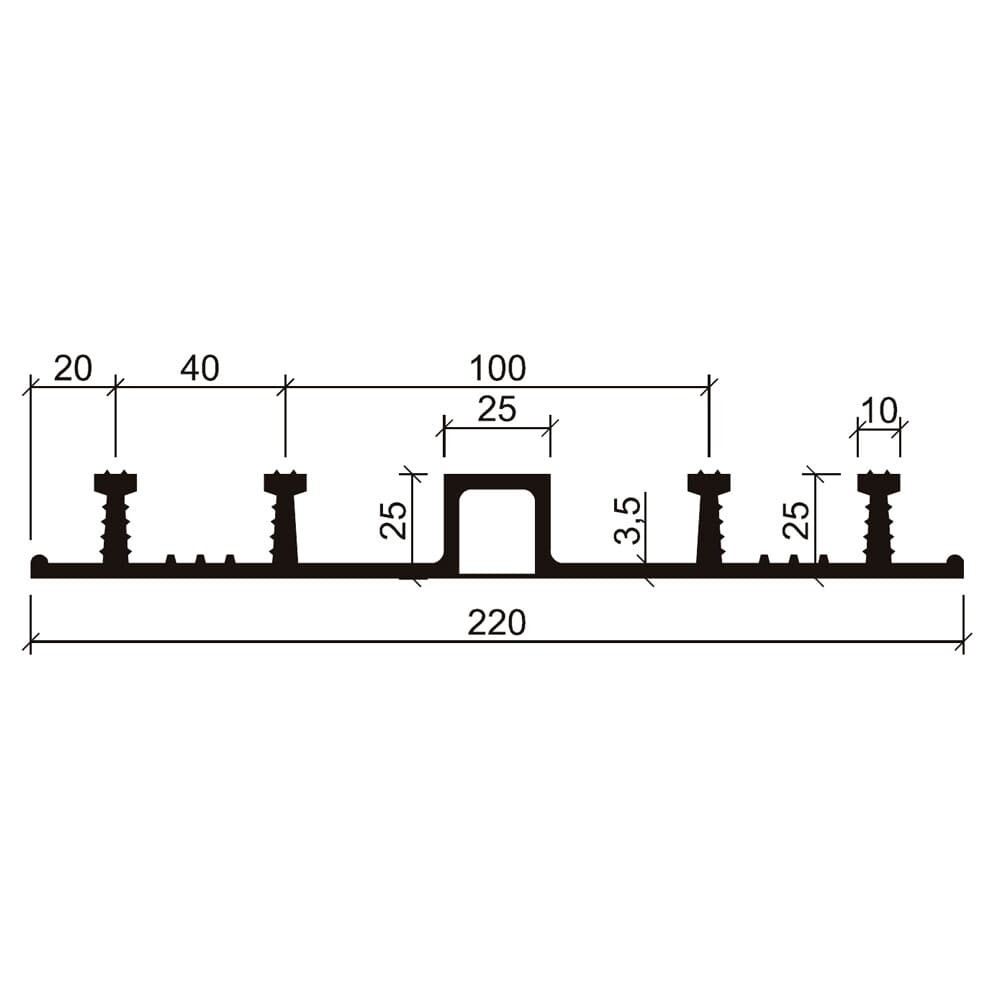

Гидрошпонка ДО-220/25-4/25 (EPDM) – это деформационная опалубочная гидрошпонка. Ширина – 220 мм при ширине деформационного узла – 25 мм. Количество анкеров – 4 штуки. Их высота с учетом шпонки – 25 мм. Основной материал – EPDM-резина.

Деформационными называют температурные, осадочные, антисейсмические и другие швы. Для организации и изоляции деформационных швов используются гидрошпонки, герметики и замазки. Технически, это вертикальный зазор, который заполняется эластичным материалом.

Назначение и особенности:

Допустимое смещение шпонки зависит от ширины. Для ДО-220/25-4/25 оно составляет:

• Сжатие – 10 мм;
• Растяжение – 40 мм;
• Поперечный сдвиг – 30 мм;
• Продольный сдвиг – 20 мм;
• Давление воды – 0,26 МПа.

Монтировать гидрошпонки очень легко. Ленты стыкуются между собой с помощью обычного строительного фена. Фрагменты нужно стыковать торцами, но не внахлест. Для крепления к арматурному каркасу используется вязальная проволока или скобы. А гидроизоляционные шпонки ДО-220/25-4/25 (EPDM) сразу идут с анкерами в комплекте.

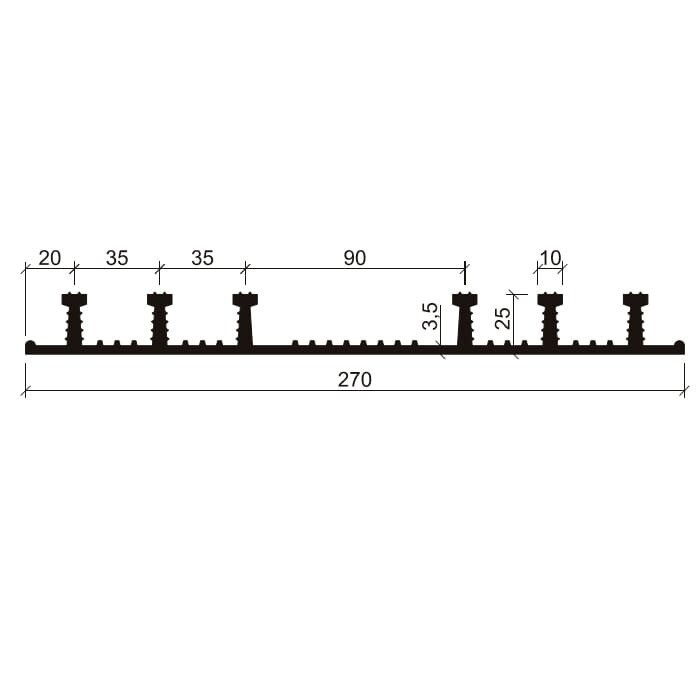

Гидрошпонка ХО 270-6/25 – это опалубочная гидрошпонка для технологических швов бетонирования изготовлена из EPDM-резины. Ее ширина – 270 мм. Для монтажа нужны 6 анкеров высотой 25 мм. Вся конструкция рассчитана на давление воды 0,42 МПа.

Технологические швы отличаются от деформационных обустройством и предназначением. Они не предполагают создание значительного зазора, который должен компенсировать расширение бетона.

Назначение и особенности:

Рабочие технологические швы обустраиваются при достройке или ремонте конструкции, а также при послойном укладывании бетонной смеси.

Системы Аквастоп предназначены незаменимы при строительстве, во время ремонта и реконструкции домов и других зданий, независимо от их предназначения. Гидрошпонки ХО 270-6/25 из EPDM-резины используются в гражданском и коммерческом строительстве.

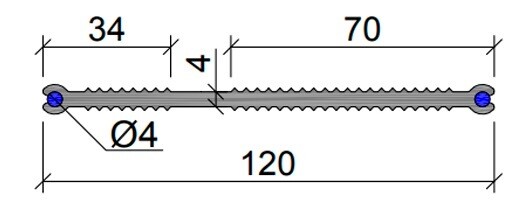

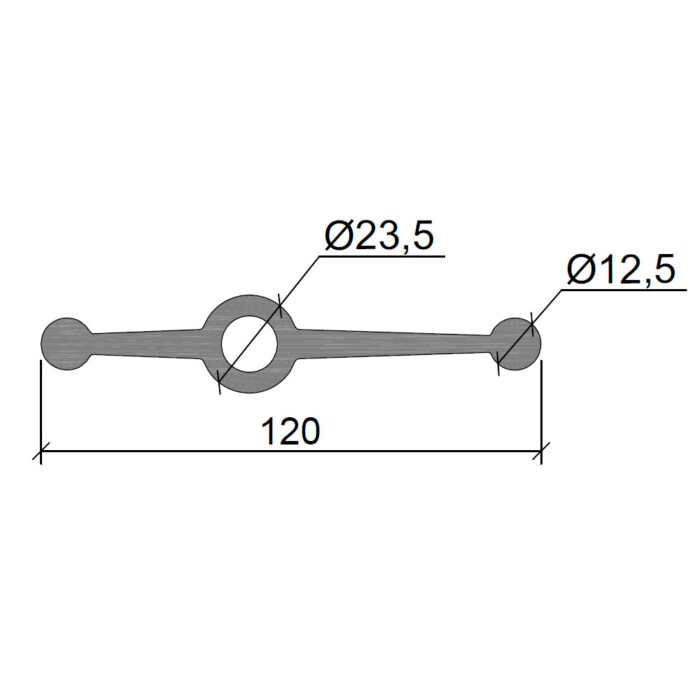

Резиновые профили СВГ-120 EPDM изготовлены из прочной и надежной EPDM-резины. Ширина шпонки СВГ-120 EPDM – 120 мм. На это указывает ее маркировка.

Перемещения – это допустимые смещения и колебания элементов конструкции, которые спрягаются. К перемещениям относится поперечный или продольных сдвиг, сжатие и растяжение.

Назначение и особенности:

Допустимые перемещения для гидрошпонок СВГ-120:

• Сжатие – 10 мм;
• Растяжение – 12 мм;
• Поперечный сдвиг – 9 мм;
• Продольный сдвиг – 6 мм;
• Давление воды – 0,18 МПа.

Гидрошпонки Аквастоп СВГ-120 из EPDM – это профильное уплотнение для герметизации технологических швов бетонирования. Они монтируются в торцевые щиты опалубки. Используются такие уплотнения при строительстве ограждающих конструкций по методу «стена в грунте».

Гидрошпонка ТЕХНОНИКОЛЬ – это профилированные ленты, изготовленные из эластичных полимерных материалов (ПВХ) методом экструзии.

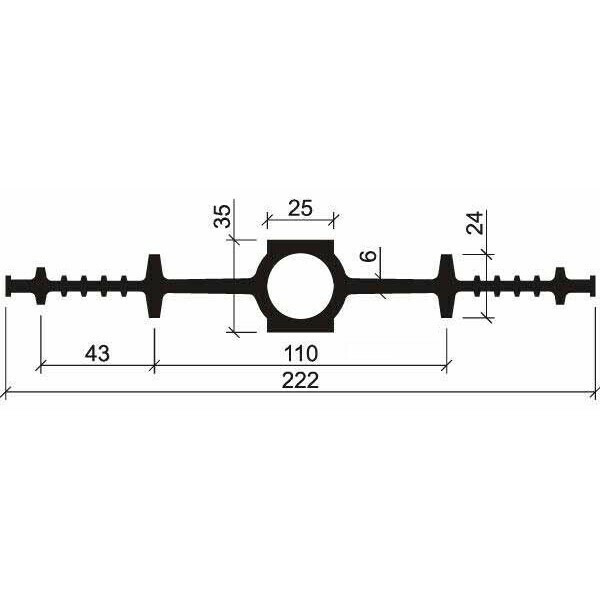

Внутренняя гидрошпонка для герметизации деформационных швов при строительстве заглубленных и подземных сооружений.

Гидрошпонка ПВХ ТЕХНОНИКОЛЬ EC-220-3, 20 м

Гидрошпонки ТЕХНОНИКОЛЬ – это профилированные ленты, изготовленные из эластичных полимерных материалов (ПВХ) методом экструзии. Наружная гидрошпонка применяется для герметизации рабочих швов бетонирования и разбивки на секции гидроизоляционных систем на основе ПВХ мембран.

Преимущества:

• широкий диапазон рабочих температур (от -40oС до +70oС);
• высокая химическая стойкость;
• долговечность;
• простота монтажа;
• надежное крепление в бетоне;
• экологическая безопасность.

Гидрошпонка ПВХ ТЕХНОНИКОЛЬ IC-240-6 представляет собой профилированные ленты, изготовленные из эластичных полимеров (ПВХ) методом экструзии. Этот продукт предназначен для герметизации технологических швов в монолитных бетонных конструкциях при новом строительстве.

Гидрошпонка применяется в различных областях, где необходима надежная гидроизоляция и защита от влаги, обеспечивая долговечность и эффективность конструкций.

Преимущества

• Широкий диапазон рабочих температур: от -40ºС до +70ºС – позволяет использовать гидрошпонку в различных климатических условиях.
• Высокая химическая стойкость – гарантирует длительное сохранение свойств материала даже в агрессивных средах.
• Долговечность – обеспечивает надежную защиту от влаги на протяжении многих лет.
• Простота монтажа – облегчает процесс установки, что экономит время и усилия.
• Надежное крепление в бетоне – обеспечивает стабильность и эффективность в эксплуатации.
• Экологическая безопасность – продукт не содержит вредных веществ и безопасен для окружающей среды.

Гидрошпонка ПВХ ТЕХНОНИКОЛЬ EC-320-4 изготовлена из эластичных полимерных материалов (ПВХ) методом экструзии. Этот продукт предназначен для наружной гидроизоляции, секционирования и герметизации технологических швов бетонирования. Он идеально подходит для использования в новом строительстве в сочетании с гидроизоляционными ПВХ мембранами.

Преимущества

• Широкий диапазон рабочих температур: от -40°C до +70°C, что позволяет использовать гидрошпонку в различных климатических условиях.
• Высокая химическая стойкость обеспечивает долговременную защиту от воздействия агрессивных веществ.
• Долговечность: материал обладает высокой износостойкостью и сохраняет свои свойства на протяжении длительного времени.
• Простота монтажа — установка не требует специальных навыков и инструментов, что ускоряет процесс работы.
• Надежное крепление в бетоне гарантирует стабильность и эффективность герметизации швов.
• Экологическая безопасность: продукт не содержит вредных веществ, что делает его безопасным для использования в жилых помещениях.

Описание

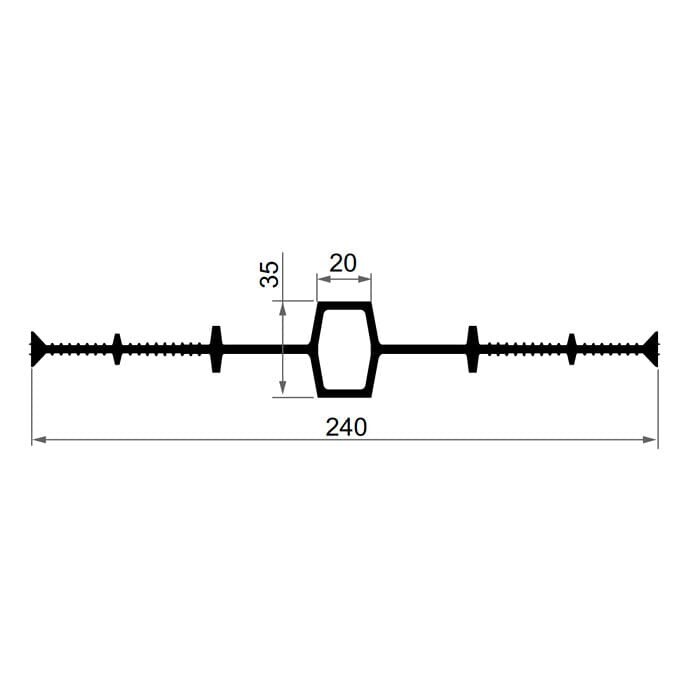

Гидрошпонка ПВХ ТЕХНОНИКОЛЬ IM-240/20

Гидрошпонки ТЕХНОНИКОЛЬ – это профилированные ленты, изготовленные из эластичных полимерных материалов (ПВХ) методом экструзии.

Внутренняя гидрошпонка для герметизации деформационных швов при строительстве заглубленных и подземных сооружений.

Преимущества:

• широкий диапазон рабочих температур (от -40ºС до +70ºС);
• высокая химическая стойкость;
• долговечность;
• простота монтажа;
• надежное крепление в бетоне;
• экологическая безопасность.

Гидрошпонка – это рулонный материал, изготовленный из поливинилхлорида пластифицированного, который имеет 1 или 2 саморасширяющихся бентонитовых шнура. Этот элемент необходим для плотной герметизации рабочих швов в бетонных конструкциях. Например, между стенами, между стеной и плитой перекрытия, между фундаментом и стеной.

Маркировка и материал изготовления

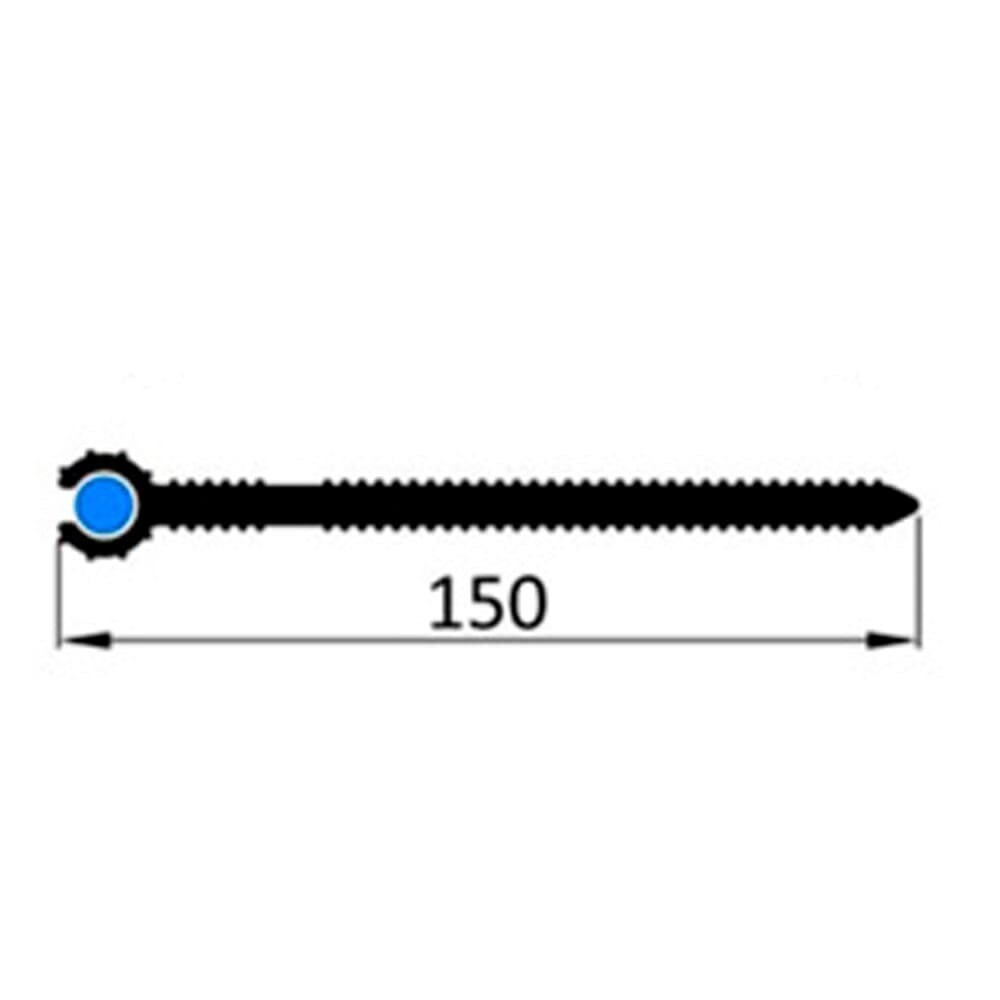

 Гидрошпонка ПВХ Icopal XBC 150/1, где: Х – обозначает для рабочих швов бетонирования; В – внутренняя; С – с саморасширяющимся шнуром; В комплекте есть фиксатор (проволока из стали диаметром 4 мм). На 1 п.м. необходимо 3 шт. Гидрошпонки изготавливаются из пластичных полимерных материалов и обычно применяются в тех конструкциях, которые могут подвергаться внешним и прямым воздействиям природных и сточных вод во время пользования.

Область применения
 Герметизация деформационных швов в монолитных конструкциях типа "фундаментная плита-фундаментная плита" или "стена-стена".

Способ укладки
При герметизации швов в фундаментной плите укладываются на бетонную подготовку и при необходимости фиксируются клеевыми составами. При герметизации швов в стенах крепятся к опалубке в области кромки с помощью гвоздей с шагом 300 мм. Затем гвозди отгибаются на угол 45-50° так, чтобы при снятии опалубочных щитов гвозди не вырвало из тела бетона. Соединение гидрошпонок между собой рекомендуется производить с помощью сварочного топорика (термоножа) мощностью 200-300 Вт или аппарата по сварке горячим воздухом.

Область применения
 Гидроизоляция деформационных швов в монолитных конструкциях типа "фундаментная плита-фундаментная плита", "стена-стена" или "плита покрытия-плита покрытия".

Способ установки
 Крепится к опалубке в области кромки с помощью гвоздей с шагом 300 мм. Затем гвозди отгибаются на угол 45-50° так, чтобы при снятии опалубочных щитов гвозди не вырвало из тела бетона. Соединение гидрошпонок между собой рекомендуется производить с помощью сварочного топорика (термоножа) мощностью 200-300 Вт или аппарата по сварке горячим воздухом.

Область применения
Герметизация холодных (рабочих) швов бетонирования в монолитных конструкциях типа "фундаментная плита-фундаментная плита" или "стена-стена". Секционирование (разделение на карты) рулонной гидроизоляции в монолитных конструкциях типа "фундаментная плита " или "стена". Гидрошпонка ИКОПАЛ ХН 200/20 применяется для секционирования гидроизоляции из ПВХ-мембран. Гидрошпонка ИКОПАЛ ХН-Б 200/25 применяется для секционирования гидроизоляции из битумно-полимерных материалов.

Способ укладки
При герметизации швов в фундаментной плите укладываются на бетонную подготовку и при необходимости фиксируются клеевыми составами. При герметизации швов в стенах крепятся к опалубке в области кромки с помощью гвоздей с шагом 300 мм. Затем гвозди отгибаются на угол 45-50° так, чтобы при снятии опалубочных щитов гвозди не вырвало из тела бетона. При секционировании гидроизоляции из ПВХ-П мембраны приваривается к ней с помощью аппарата по сварке горячим воздухом. При секционировании гидроизоляции из битумно-полимерного материала вплавляется в него с помощью газовой горелки или аппарата по сварке горячим воздухом. Соединение гидрошпонок между собой рекомендуется производить с помощью сварочного топорика (термоножа) мощностью 200-300 Вт или аппарата по сварке горячим воздухом.

Область применения
Герметизация холодных (рабочих) швов бетонирования в монолитных конструкциях типа "фундаментная плита-фундаментная плита" или "стена-стена". Секционирование (разделение на карты) рулонной гидроизоляции в монолитных конструкциях типа "фундаментная плита " или "стена". Гидрошпонка ИКОПАЛ ХН 200/20 применяется для секционирования гидроизоляции из ПВХ-мембран. Гидрошпонка ИКОПАЛ ХН-Б 200/25 применяется для секционирования гидроизоляции из битумно-полимерных материалов.

Способ укладки
При герметизации швов в фундаментной плите укладываются на бетонную подготовку и при необходимости фиксируются клеевыми составами. При герметизации швов в стенах крепятся к опалубке в области кромки с помощью гвоздей с шагом 300 мм. Затем гвозди отгибаются на угол 45-50° так, чтобы при снятии опалубочных щитов гвозди не вырвало из тела бетона. При секционировании гидроизоляции из ПВХ-П мембраны приваривается к ней с помощью аппарата по сварке горячим воздухом. При секционировании гидроизоляции из битумно-полимерного материала вплавляется в него с помощью газовой горелки или аппарата по сварке горячим воздухом. Соединение гидрошпонок между собой рекомендуется производить с помощью сварочного топорика (термоножа) мощностью 200-300 Вт или аппарата по сварке горячим воздухом.
